GNS3 ve VirtualBox, Internet s přístupem na zařízení

GNS3 je simulátor sítí, který umožňuje uživatelům vytvářet a testovat virtuální sítě. Tato aplikace poskytuje prostředí pro emulaci síťových zařízení, jako jsou směrovače, přepínače a další, pomocí reálného operačního systému. Umožňuje IT profesionálům, studentům a vývojářům vytvářet složité sítě a experimentovat s různými konfiguracemi bez potřeby fyzických zařízení. GNS3 je oblíbeným nástrojem pro výuku, testování a vývoj síťových řešení.

Jak docílit stavu, abych měl na virtuálních počítačích (VM) v GNS3 internet a zároveň na ně mohl přistupovat z hostitelského počítače? Můžu použít třeba adaptér zpětné smyčky KM-TEST.

Síťové karty ve VirtualBoxu

NAT	Překlad síťových adres, VM na sebe nevidí, hostitel na VM nevidí, pokud nepoužije port forwarding
NAT Network	Překlad síťových adres s možností sítě. VM na sebe vidí, hostitel na VM nevidí, pokud nepoužije port forwarding

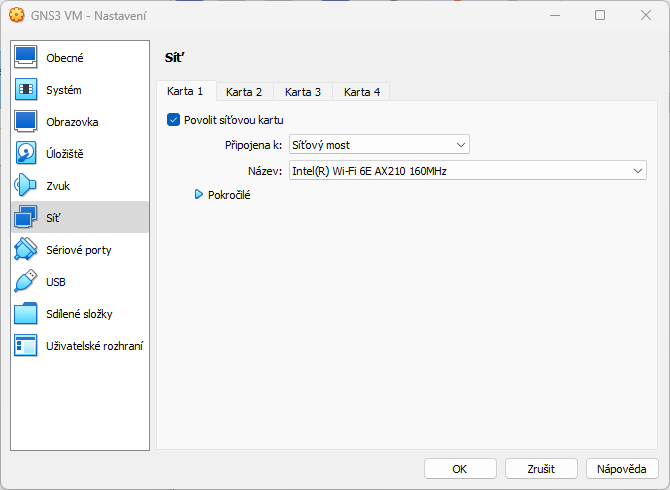

Bridged Adapter	Síťový most k hostitelskému síťovému adaptéru, IP v subnetu jako hostitel, GW je hostitelská IP, síťové pakety jsou odesílány a přijímány přímo z/na virtuální síťový adaptér bez dalšího směrování, VM na VM vidí, hostilel na VM vidí, VM nevidí do internetu
Internal Network	Vnitřní síť, VM v izolované virtuální síti, VM na sebe vidí, hostitel na VM nevidí, VM nemůže do internetu
Host-only Adapter	Síť pouze s hostem (VirtualBox Host-Only Ethernet Adapter), hostitelský počítač má přístup ke všem virtuálním počítačům připojeným k síti pouze hostitele. Možnost DHCP ve VirtualBoxu
Gneric Driver	Zřídka používaný režim, umožňuje sdílet stejné obecné síťové rozhraní tím, že umožňují uživateli vybrat ovladač, který může být součástí Oracle VM VirtualBox nebo může být distribuován v balíčku rozšíření
Not attached	Nepřipojeno

Síťová prostupnost

	VM <-> VM	VM -> Host	VM <- Host	VM <- LAN	VM -> LAN	VM <-> NET
Not attached	-	-	-	-	-	-
NAT	-	+	Port Forward	+	Port Forward	+
NAT Network	+	+	Port Forward	+	Port Forward	+
Bridged	+	+	+	+	+	-
Internal Network	+	-	-	-	-	-
Host-only	+	+	+	-	-	-
KM-TEST	+	+	+	+	+	+

Zkratky

VM	Virtual Machine, myšlen virtuální stroj v GNS3
HOST	Hostitel, počítač, na kterém je spuštěn VirtualBox
NAT	Network Address Translation

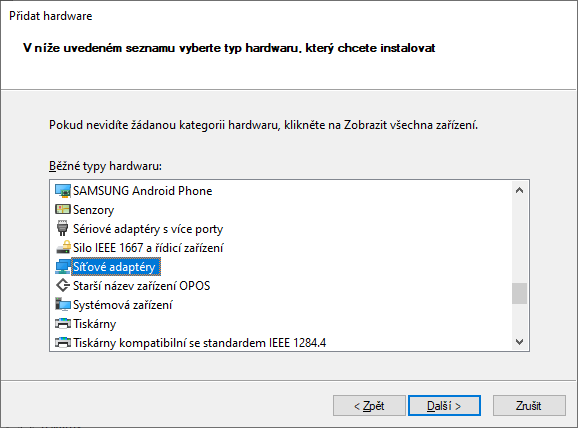

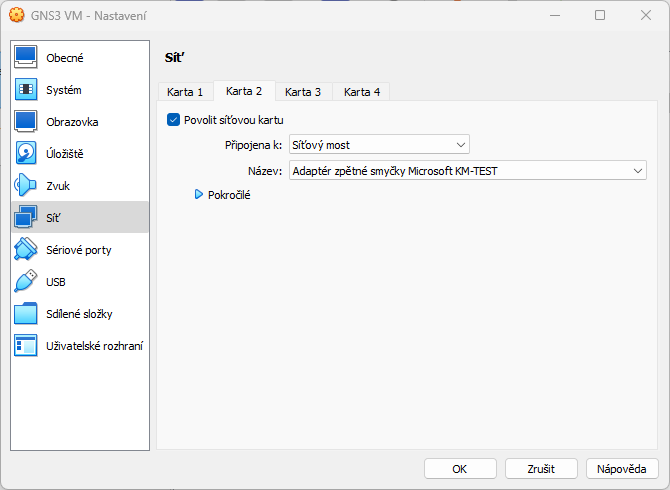

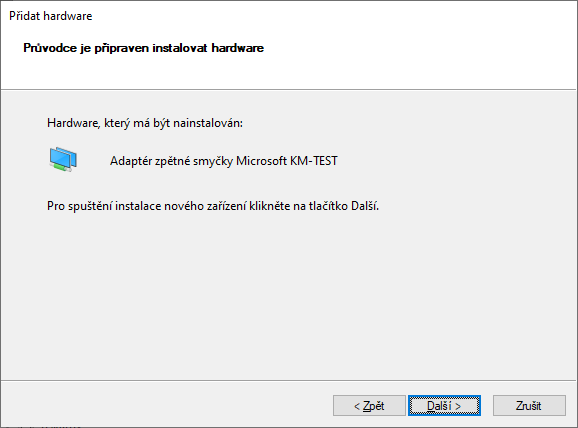

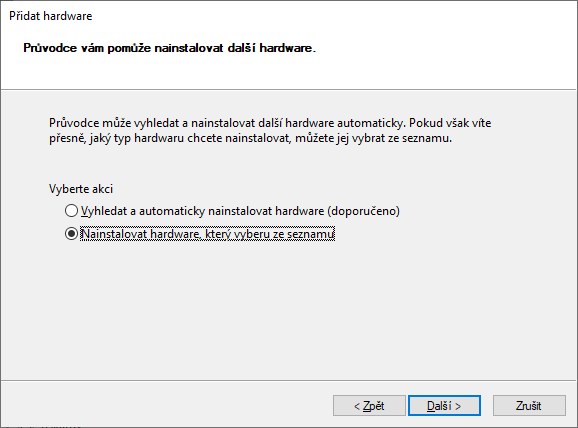

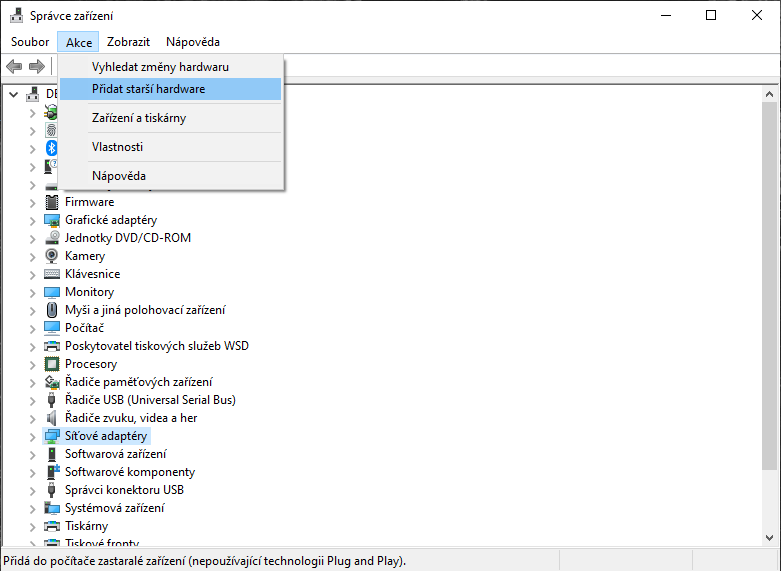

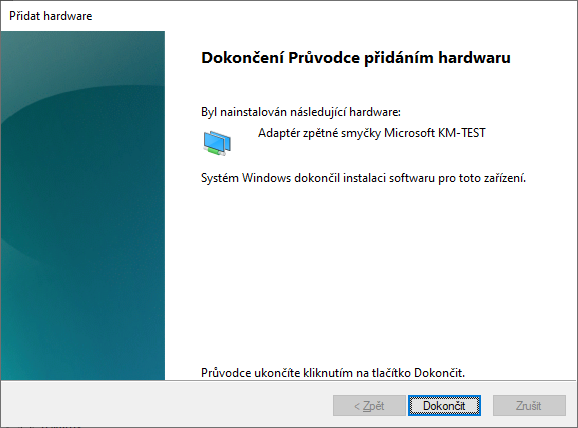

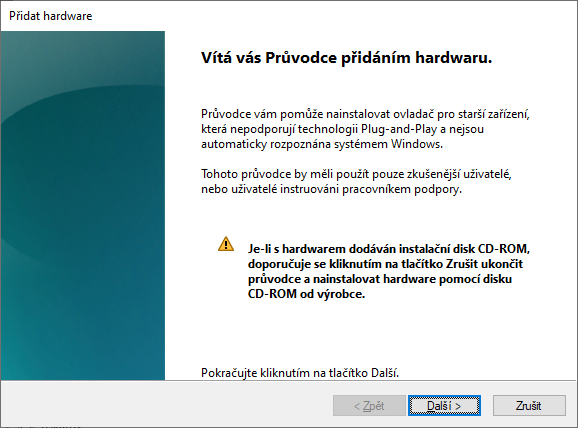

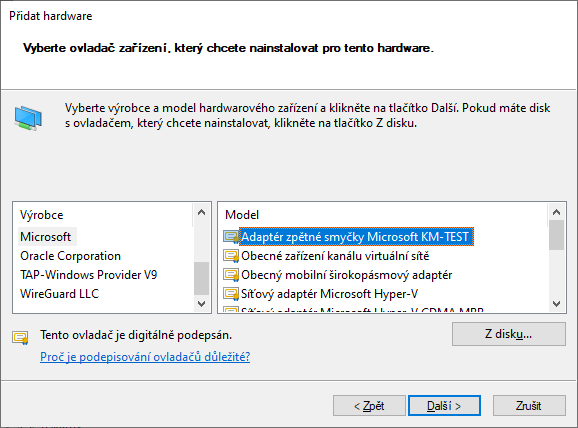

Síťový Adaptér - přidání adaptéru zpětné smyčky KM-TEST

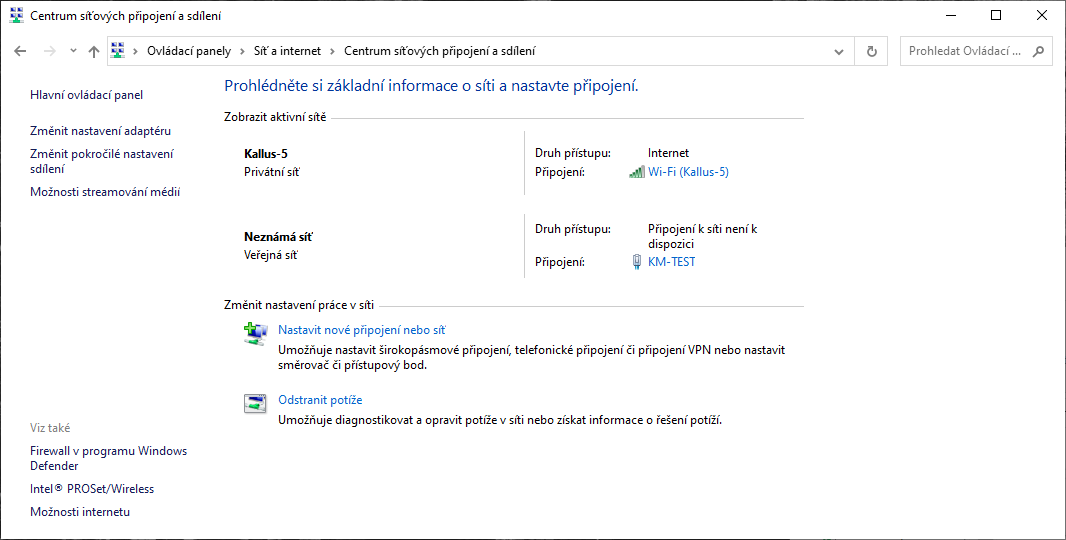

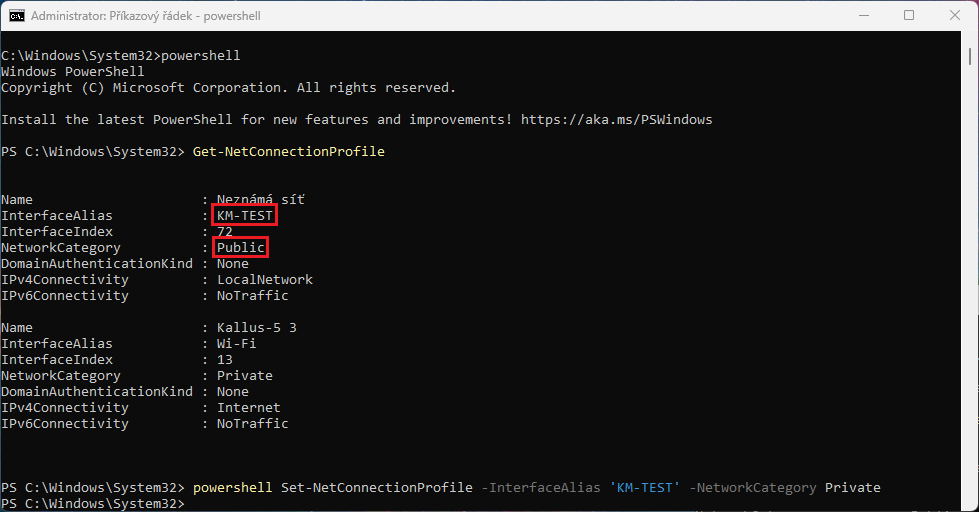

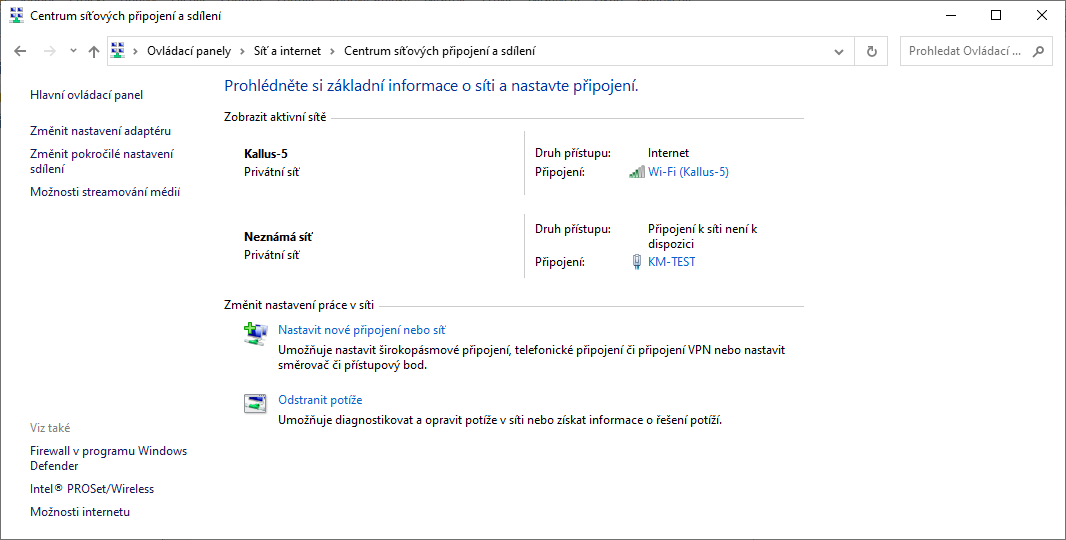

- KM-TEST označíme jako privátní síť z příkazové řádky "powershell Set-NetConnectionProfile -Name KM-TEST -NetworkCategory Private"
- IP adresu nenastavujeme, systém ji sám doplní adaptéru jemuž nasdílíme internet na 192.168.137.1/24>

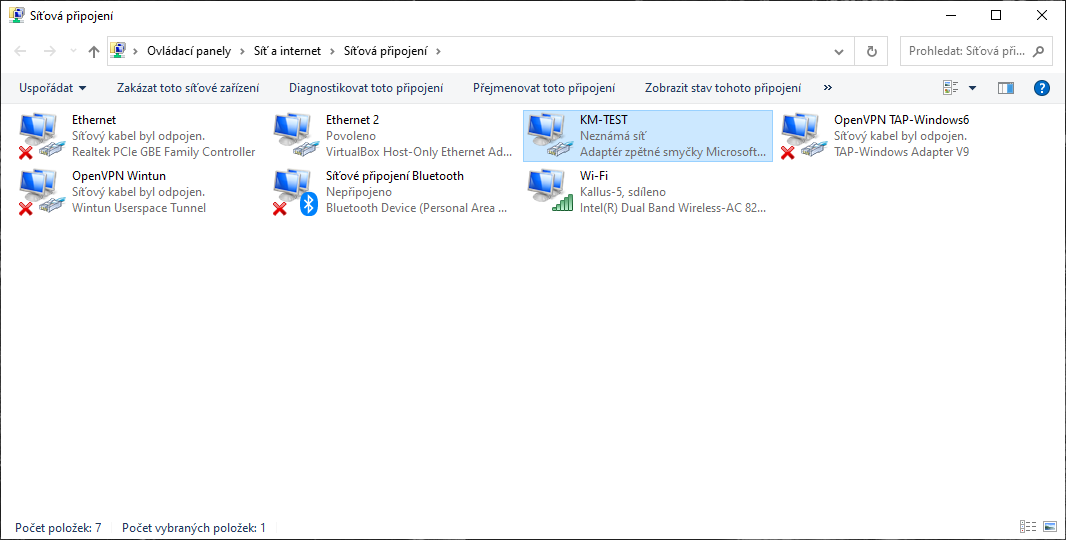

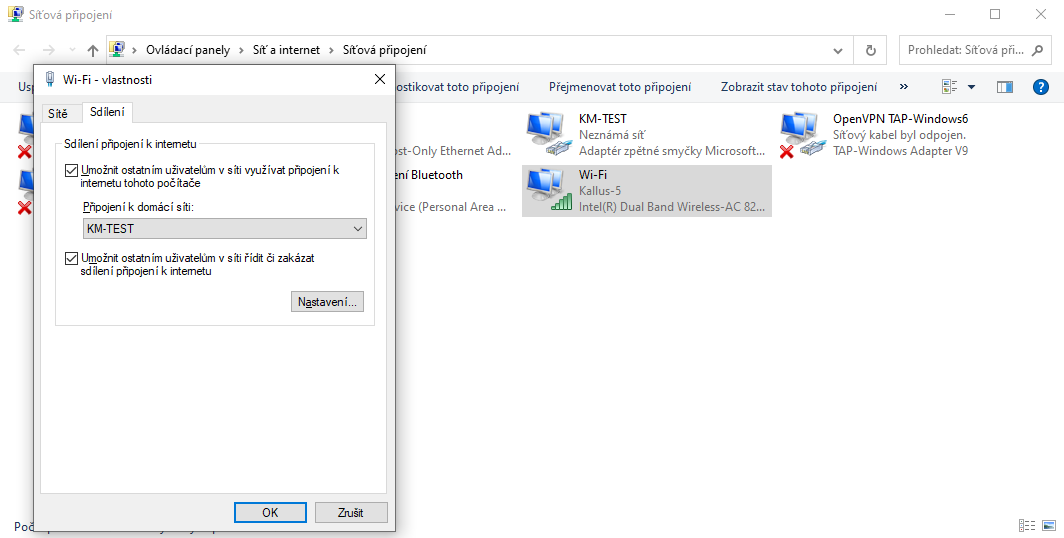

- adaptéru KM-TEST nasdílíme internet
